Ouyue Electric-ek geruza bikoitzeko bereizitako metalezko banaketa-kutxa kaleratu du: korronte indartsu eta ahuleko eremu bereiziekin eta aurrez instalatutako zutoinekin, multzo osoetarako muntaketa-denbora laburtzen du.

I. Ekoizpen masiboko benetako filmaketa: armairu estandarizatuak lerrokatuta daude eta produkzio-lerrotik ateratzen dira, loteen entrega-gaitasuna intuitiboki aurkeztuz.

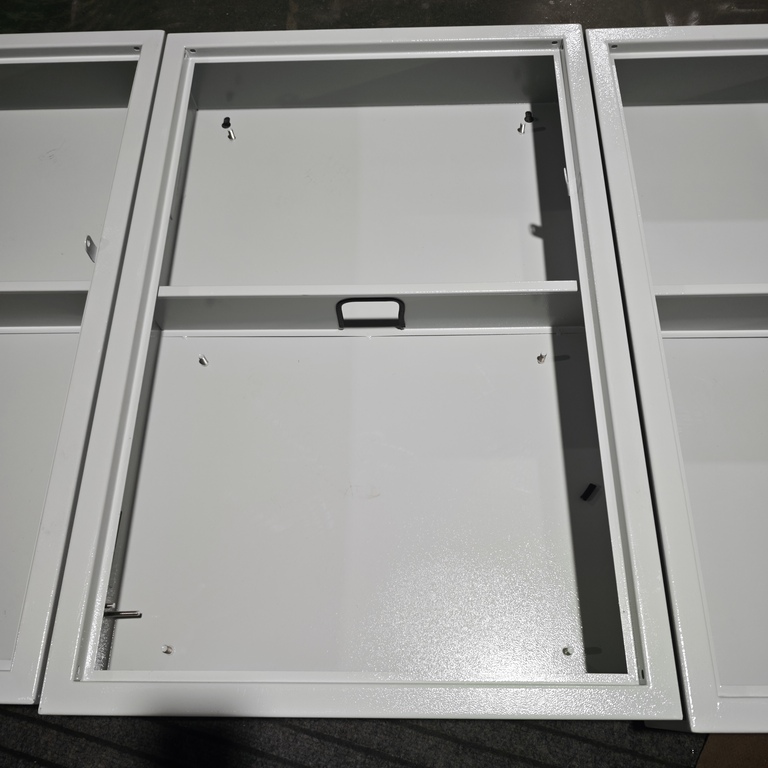

Lehenengo argazki errealak tailerreko muntaketa-eremuan elkarren ondoan jarritako geruza bikoitzeko bereizitako metalezko banaketa-kutxen ilara baten eszena jaso zuen. Armairuaren gorputzak ez du oraindik atearen panela instalatu, baina kaxa-gorputzaren beraren txapa-prozesuaren xehetasunak guztiz agerian daude: markoaren ertzak eta ertzak erregularrak dira, tolestura-lerroak txukunak dira eta soldadurak leunak dira errebarik gabe.

Armairuaren gorputz nagusia kalitate handiko hotzean ijetzitako altzairuzko plakaz egina dago, laser bidezko ebaketaz eta CNC tolestuz osatua pieza bakarrean. Kutxaren markoa loditua eta sendotua da, karga-jasateko eta talka-erresistentzia gaitasun sendoak ditu. Gainazalak fosfatatzea jasan du herdoila kentzeko eta tenperatura altuko epoxi hauts elektrostatikoen estaldura tratatzeko. Estaldura marfil zuri matea da, pintura gainazal uniforme eta leuna duena.

 Herdoilaren prebentzioa, korrosioarekiko erresistentzia, marradura erresistentzia eta ez du horia izateko joera, eta epe luzerako egokia da barruko ingurune lehorrean erabiltzeko. Hauts zuriz estalitako itxura sinplea eta modernoa da, eta oso koordinatuta dago fabriken, eraikinen banaketa-gelak, laborategiak, etab. barruko dekorazio-ingurunearekin.

Prozesuaren esteka	Prozesatzeko metodoa	Funtzioa
Oinarrizko materiala	Hotz ijetzitako altzairuzko kalitate handiko plaka, pieza bakarreko CNC tolestuz osatua	Erresistentzia handia, deformaziorako joerarik ez duena, eta markoa loditua eta sendotua da
Soldadura	Doitasun puntuko soldadura, soldadura leunarekin	Zigilatzeko oinarria ona da, errebarik edo ertz zorrotzik gabe
Aurretratamendua	Herdoila kentzeko fosfatatzea	Hobetu hauts-estalduren atxikimendua eta hornitu herdoilaren aurkako oinarrizko geruza
Estaldura	Tenperatura altuko hauts epoxiko estaldura elektrostatikoa, boli zuri matea	Herdoilaren aurkakoa, korrosioaren aurkakoa, marraduraren aurkakoa eta ez horia izateko joera

II. Barne-egituraren azalpen zehatza: partizio-tabiketa integratua + aurrez instalatutako zutoinak, multzo osoa txapa mailatik sinplifikatuz

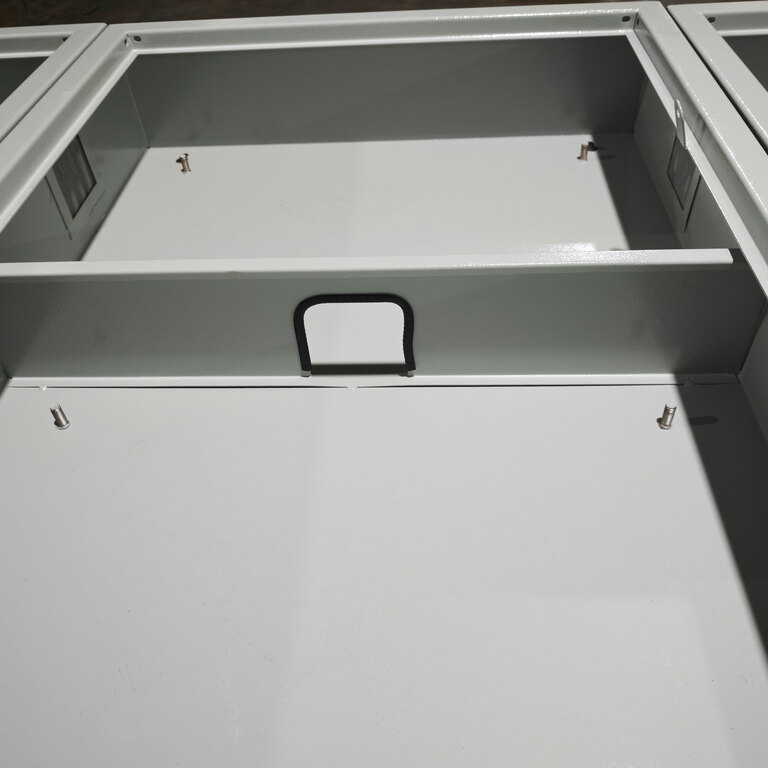

Bigarren argazki errealak armairuaren barne egitura irekitzen du, produktu honen oinarrizko diseinua argi eta garbi aurkezten du: geruza bikoitzeko partizioa eta aurrez instalatutako stud sistema.

Metalezko partizio-taula integratua: elektrizitate sendoa eta ahula bereizten dira eta kableatua txukuna da

Kutxaren barruan metalezko partizio-plaka integratua horizontalki instalatzen da, barrunbea goiko eta beheko bi instalazio independentetan banatuz. Tabikea soldatuta dago eta kaxa-markoan finkatuta dago, sendotasun handia, tolesturarako erresistentzia eta osagai elektriko astunagoak eusteko gaitasunarekin. Egitura honen oinarrizko balioa elektrizitate indartsua eta ahula bereiztea edo osagaien antolamendu hierarkikoa lortzean datza:

Goiko konpartimendua:Kontrol- eta seinale-osagaiak instalatzeko erabil daiteke, hala nola tresnak, argi adierazleak, PLC moduluak, terminal-blokeak, etab.

Beheko konpartimendua:Zirkuitu nagusiko potentzia osagaiak antolatzeko erabiltzen da, hala nola etengailuak, kontaktoreak, errele termikoak eta kobrezko barrak.

Goiko eta beheko konpartimentuak fisikoki isolatuta daude zirkuitu nagusiko korronte handiak sortzen dituen interferentzia elektromagnetikoak kontrol-zirkuituaren seinalearen zehaztasunari eragin diezaion. Aldi berean, lerroen interferentzia gurutzatua nabarmen murrizten da, eta bereizketa-lerroak garbi geratzen dira begirada batean mantentze-lanetan.

Harilaren pasabidea: goiko eta beheko konpartimentuak elkarri lotuta daude, eta ez da alboko harildurarik erabiltzen

Tabikaren erdian banda-formako alanbre pasabide luze bat irekitzen da. Goiko eta beheko konpartimentuen arteko hariak zuzenean konekta daitezke pasabide horretatik kablearen albotik inguratu beharrik gabe. Diseinu zehatz honek kableatuaren ibilbidea laburrena eta erregularrena bihurtzen du. Kableen erretiluak kableen gurutzatuekin zuzenean lerrokatu daitezke jartzeko, eta, aldi berean, muntaketaren eraginkortasuna eta erakargarritasun estetikoa hobetuz.

Aurrez instalatutako altzairu herdoilgaitzezko zutoin finkoak lau ertzetan: tokian tokiko zulaketak eta txorrotak egiteko beharra ezabatuz.

Altzairu herdoilgaitzezko torloju finkoak aurrez soldatuta daude armairuaren goiko eta beheko ataleko lau ertzetan, muntaketa-denbora orokorra nabarmen murrizten duen diseinu-ezaugarri nagusia. Armairuen instalazio tradizionaletan, osagai elektrikoak muntatzeak tokian bertan neurtzea, kokatzea, zulatzea eta txorrotatzea eskatzen du, denbora asko eskatzen duten prozesuak, baina desegokitutako zuloak instalazio seguruak sortzeko arriskua ere badakar. Aurrez instalatutako zutoinekin, prozesu hau xafla fabrikazio fasera pasatzen da. Armairua jasotzean, muntatzaileek zuzenean babes ditzakete tresnak, etengailuen errailak, muntatzeko atzeko plakak, terminal-blokeak eta beste osagai batzuk aurrez zulatutako zutoinetan torlojuak erabiliz, tokian tokiko mekanizazioaren beharra ezabatuz.

Adibide gisa 10 zirkuitu dituen banaketa-kutxa bat hartuta, aurrez instalatutako torlojuaren diseinuak muntatzeko denbora gutxi gorabehera 30 eta 40 minutu aurrez dezake. Eskala handiko ingeniaritza-eskaeretan, lan- eta denbora-kostuetan metatutako aurrezkiak handiak dira.

III. Atearen gorputza eta instalazioa: multzo osoa, hainbat aplikazio agertokitarako egokia

Kutxaren ezkerreko aldea ateen bisagrak instalatzeko gordeta dago, eta zehaztapen bereko kaxa zuriko ate batekin bat egiten du. Irudian, lote bereko ate-panelak alboan jarrita daudela ikus daiteke, muntatzeko zain. Atearen gorputza sarrailak eta behaketa leihoak horni daitezke bezeroen eskakizunen arabera. Itxi ondoren, hautsaren aurkako babesa lor dezake eta profesionalak ez direnek akatsak egitea saihestu.

Instalazio-metodoak agerian horman muntatutako mota hartzen du. Kutxaren atzealdea zintzilikatzeko zuloekin gordeta dago, eta horman zuzenean finkatu daitezke euskarri gehigarririk gabe. Lurrean instalatzea eskatzen duten agertokietarako, oinarrizko euskarria ere horni daiteke aukeran.

IV. Aplikazio-eszenatoki tipikoak

Geruza bikoitzeko bereizitako metalezko banaketa-kutxaren txapa-egitura estandarizatuak eta aurrez instalatutako stud-sistema malguak barruko potentzia banatzeko eta kontrolerako hainbat eszenatokitarako egokiak dira.

Eraikinen potentzia banaketa: Zoruaren banaketa-kutxak, argiztapena kontrolatzeko kaxak, etengailu nagusiak eta adar-etengailuak daude, hurrenez hurren, goiko eta beheko konpartimentuetan.

Kontrol industriala:PLC kontrol-armairua, kontrol-kutxa elektrikoa ekipamenduak parekatzeko. Kontrolagailuak eta terminalak goiko konpartimentuan instalatzen dira, eta unitatearen osagaiak beheko konpartimentuan daude antolatuta.

Laborategia eta garbiketa tailerra:Hauts estalitako itxura zuriak barruko ingurunearekin bat egiten du, agertoki garbien hautsaren aurkako baldintza estetikoak betetzen ditu.

Loteen ingeniaritza kontratazioa:Egitura estandarizatuak eskala handiko produkzioa eta entrega azkarra onartzen ditu, eskala handiko eraikuntza proiektuak zentralizatzeko egokia.

V. Txapatik multzo osoetara: sinplifikatu zure muntaketa-prozesua maskor estandarizatuekin

Ouyue Electric-ek bezeroei itxitura elektriko irtenbide eraginkorragoak eta estandarizatuagoak eskaintzeko konpromisoa hartu duxaflaren fabrikazio maila. Konpartimentu bikoitzeko metalezko itxiturek partizio integratua, aurrez instalatutako muntaketa-zutenak eta marko estandarizatua dituzte, eta egitura-indarra eta muntatzeko erraztasuna uztartzen dituzten panel-eraikitzaile eta ingeniaritza-kontratistak eskaintzen dituzte.

Produktuen marrazkiak baieztatu ondoren, 7 egun baino ez dira behar amaitutako produktua osatzeko.Zure marrazkietan oinarritutako zehaztapen estandarrak edo diseinu pertsonalizatuak behar dituzun ala ez,mesedez bidali zure eskakizun teknikoak,eta berehala emango ditugu soluzio-iradokizunak eta laginaren ekoizpen-programazioa.
