Ouyue Electric-en XL-21 potentzia banatzeko kabinete berria abian jarri da, eta lehen lotea Hego Koreara zuzenduta dago.

I. Goiko eta beheko egitura zatitu

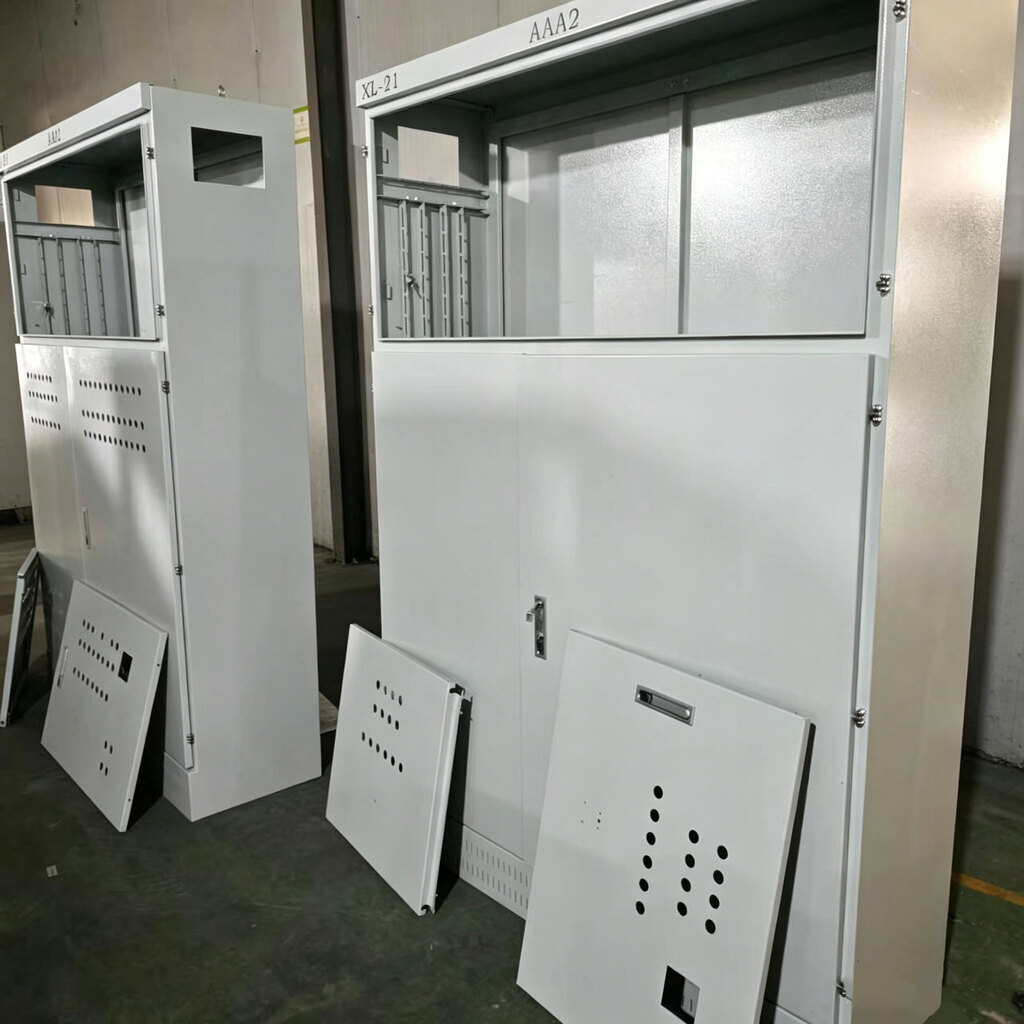

Lehenengo argazki errealak XL-21 potentzia banatzeko armairuaren itxura orokorra erakusten du. Armairuak goiko eta beheko egituraren diseinua hartzen du, eremu funtzionalak bi espazio independentetan banatuz, goiko eta beheko.

Goiko aldea: Tresnen behaketa leiho gunea

Leiho gardena instalatzeko posizio bat gordeta dago armairuaren goiko aldean amperemetroak, voltmetroak, argi adierazleak, aldaketa-etengailuak eta beste neurketa eta pantaila osagaiak antolatzeko. Eragiketa- eta mantentze-langileek ez dute armairuko atea ireki beharrik. Parametro elektrikoak irakur ditzakete eta funtzionamendu-egoera denbora errealean zehaztu dezakete leihoaren bidez, eta horrek asko hobetzen du eguneroko ikuskapenean eta matxurak detektatzeko eraginkortasuna. Armairuaren goiko aldea identifikazio posizioetarako gordeta dago, zirkuitu-zenbakiekin, ekipoen plakekin edo segurtasun-abisu-etiketekin itsats daitezke bezeroen eskakizunen arabera.

Beheko aldea: Etengailu nagusiaren funtzionamendu-konpartimentua

Armairuaren behealdean dagoen etengailu nagusia funtzionatzeko konpartimentua atearen sarraila independente batekin hornituta dago. Armairuaren atearen gainazala beroa xahutzeko zulo borobil multzo ugariz hornituta dago, aurreko eta atzeko konbekzio-kanalak osatzen dituztenak armairuaren atzealdean zehaztapen bereko beroa xahutzeko atzeko plakarekin. Aireztapena eta beroa xahutzea bermatzen duen bitartean, zulo borobilen diametroa hautsaren prebentzioaren eta beroaren xahutzearen arteko oreka puntuan kontrolatzen da, hautsaren sarrera murriztuz. Biltegiko atea blokeo mekaniko dedikatu batez hornituta dago, baimenik gabeko langileek gaizki funtziona dezaten eta industria guneetako segurtasun elektrikoaren kudeaketa-baldintzak betetzeko.

II. Barneko instalazio erregulagarria: armairu-multzo bat bateragarria da potentzia banatzeko eskem anitzekin

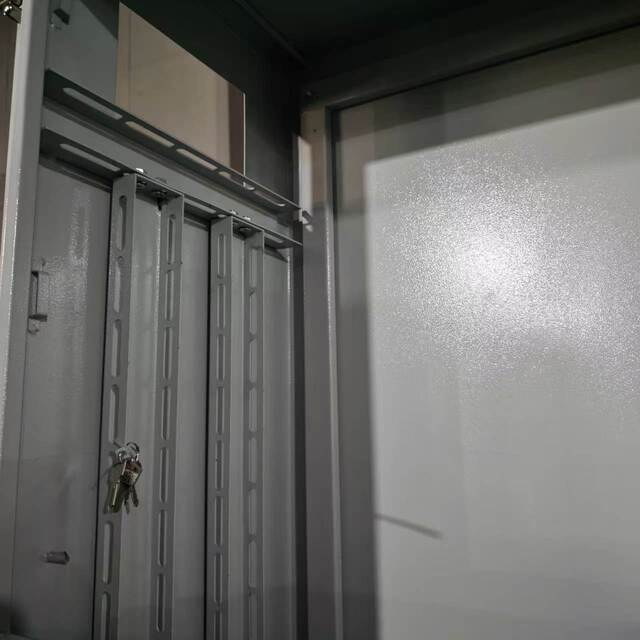

Bigarren argazki errealak XL-21 potentzia banatzeko armairuaren barne egiturako xehetasunetan oinarritzen da, produktu honen diseinu-ezaugarririk nagusiena erakutsiz: guztiz erregulagarria den instalazio-sistema.

Instalazio erregulagarriko hainbat zutabe-multzo aurrez instalatu

Armairuaren barrualdea luzetarako zutabe anitzekin instalatuta dago, bakoitza zulo luzeekin. Instalazioko gida-errailak eta instalazio-plakak libreki doi daitezke altueran gora eta behera zutabeetan zehar. Horrek esan nahi du armairu bera malgutasunez moldatu daitekeela kaxa molduradun etengailuen, AC kontaktoreen, errele termikoen eta kobrezko busbarren zehaztapen desberdinetara, benetako potentzia banatzeko planaren arabera. 200A edo 630A etengailu nagusia den ala ez, eta begizta anitzeko edo begizta gutxiko konfigurazioa den, instalazio-posizioak behar bezala antolatu daitezke armairua ordezkatu beharrik gabe.

Biltegiko konpartimentuak independenteak dira, eta elektrizitate indartsua eta ahula bereizten dira

Tresna-eremua eta etengailu nagusiaren konpartimentua metalezko partizioen bidez bereizten dira elektrizitate sendo eta ahulerako kableatuak lortzeko. Diseinu honek bi esanahi esanguratsu ditu: Lehenik eta behin, zirkuitu nagusiko korronte handiak sortzen dituen interferentzia elektromagnetikoak beheko konpartimentuan isolatuta daude eta ez du eragingo goiko konpartimentuko tresnen eta seinale-lerroen neurketaren zehaztasunari. Bigarrenik, etengailu nagusia ikuskatzean, mantendu goiko tresnaren zirkuitua isolatuta, ustekabeko ukipen arriskua murrizteko. Banaketa-taulak alanbreak bideratzeko zuloak gordetzen ditu, eta kautxuzko babes-zuloak eskaintzen dira kablea igarotzeko puntuetan isolamendu-geruza moztu ez dadin.

III. Hotzean ijetzitako altzairuzko plaka + hauts estaldura elektrostatikoa: epe luzerako babesa eskaintzen du barruko potentzia banatzeko

XL-21 potentzia banatzeko armairua kalitate handiko hotzean ijetzitako altzairuz eraikita dago, laser bidezko ebaketa eta CNC tolestura integratuaren bidez eratua, torlojudun konexioen bidez muntatutako izkinekin. Guztiz soldatutako egiturekin alderatuta, torlojudunen multzoak egituraren osotasuna bermatzen du, barne osagaiak desmuntatzeko, mantentzeko eta aldatzeko edo berritzeko erosotasun handiagoa eskaintzen duen bitartean.

Armairuaren gainazala hauts estaldura elektrostatikoarekin tratatzen da, akabera gris-zuri matea duena. Pintura ihinztaketa tradizionalarekin alderatuta, hauts-estaldura elektrostatikoak atxikimendu sendoagoa eta inpaktu eta korrosioarekiko erresistentzia handiagoa eskaintzen du. Barneko industria-inguruneetan (adibidez, tailerretan, lantegietan eta azpiestazioetan) iraunkorra izaten jarraitzen du epe luzerako erabileran, txirbil edo herdoildu gabe. Estaldura gris-zuri mateak estetika garbi eta modernoa eskaintzen du, hainbat industria-esparrutan banatzeko gelen diseinu estandarizatua osatzen duena.

Armairu bakoitzak aireztapen-zuloak dituen atzeko panel batekin hornituta dago, ateko aireztapen-zulo zirkularrekin lerrokatuta, aire-konbekzio-kanal natural bat sortzeko. Ateak sarraila mekaniko dedikatu bat dauka, eta giltzak zentralki kudeatzen dira, elektrizista baimenduek bakarrik sar daitezkeela etengailu nagusiaren konpartimentura ziurtatzeko, baimenik gabeko sarrera ekiditeko.

IV. Hego Koreara esportatzea: atzerriko industria-energia banatzeko estandarrekin bateragarria

XL-21 potentzia banatzeko armairu sorta hau bezero korear baterako pertsonalizatu da, tentsio-mailaren egokitzapena, busbarren zehaztapenen aukeraketa eta armairuaren dimentsioak bezeroaren eskakizun teknikoen arabera egokituta. Hego Koreako energia elektrikoaren banaketa-merkatuak funtsezko bi eskakizun jartzen ditu ekipamenduetan: lehenik, goi-tentsioko eta behe-tentsioko zona isolamendu estandarizatua; bigarrenik, barruko armairuaren instalazioan bateragarritasuna: fabrikako produkzio-lerroek maiz behar dituzte potentzia-zirkuituen konfigurazioen doikuntzak ekoizpen-zeregin aldaketetan oinarrituta, eta muntatze-sistema doigarri batek zehatz-mehatz betetzen du baldintza malgu hori.

Txinatik Hego Koreara, itsasoko merkantzien ibilbidea laburra da eta aduana garbiketa oso eraginkorra da. Ouyue Electric-ek Koreako merkaturako egokitutako esportazio-ontzi estandarrak eskaintzen ditu: egurrezko kaxak fumigatuak, burbuila film pertsonalizatuko estalki kuxinekin, eta armairuetarako eta osagarrietarako konpartimentu bereiziak, produktuaren segurtasuna bermatzeko, bai itsasoko bidalketetan bai barneko garraioan.

V. Pertsonalizatu zure energia banatzeko irtenbidea XL-21etik hasita

TheXL-21 potentzia banatzeko armairuaOuyue Electric-en azken lorpena da energiaren banaketa industrialaren arloan. Instalazio sistema erregulagarritik zatitutako biltegiaren egiturara, hotzean ijetzitako altzairuzko plaka hauts estaldura prozesutik torlojuen muntaketa eta mantentze-lanaren erosotasunera, diseinu bakoitza benetako erabilera-eszenatokietara bideratzen da.

7 egun besterik ez dira behar amaitutako produktua ekoizteko produktuaren marrazkiak baieztatu ondoren. Konfigurazio estandarra edo pertsonalizazio sakona behar duzun proiektuaren marrazkien arabera, ongi etorria ematen dizugu zure eskakizun teknikoak bidal ditzazun. Soluzio-iradokizunak eta lagin-programazioa emango dizugu.
