Ouyue Electric-en kanpoko banaketa-kutxaren benetako argazkiak ekoizten masa: prozesu osoko pantaila txapa metalikotik makinaren muntaketa osatzeko.

I. Txapa metalikoa: hotzean ijetzitako altzairuzko plaka plastikozko estaldurarekin, beroa xahutzea eta euriari babesa ematen diona.

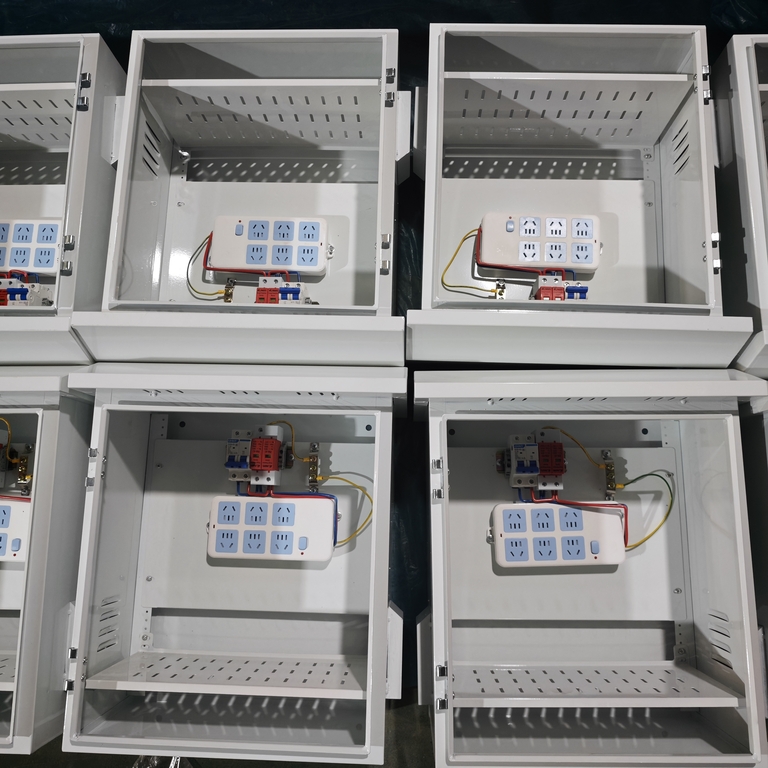

Lehenengo argazki errealean, dozenaka kaxa zuri elkarren ondoan jartzen dira tailerreko muntaketa eremuan. Kutxako ateak ez dira oraindik instalatu, eta argi eta garbi ikusten dira maskorren eskulanaren xehetasunak. Kutxaren gorputza hotzean ijetzitako altzairuzko plakaz egina dago, laser bidezko ebaketa eta CNC tolesketaren bidez pieza bakarrean. Gainazala fosfatatzearekin tratatzen da herdoila kentzeko eta hauts estaldura elektrostatikoarekin. Estaldura mate zuria uniformea ​​eta fina da, herdoilaren aurkakoa, korrosioaren aurkakoa eta marraduraren aurkakoa, epe luzerako kanpoko erabilerarako egokia.

Kutxaren gorputza beroa xahutzeko errejilekin diseinatuta dago, hiru posizio gakoetan: alboan eta goiko aldean erreserba irekitzeko eremuak daude. Louvers-ek beheranzko estanpazio-egitura inklinatua hartzen dute, eta horrek oztoporik gabeko airearen konbekzio-kanala bermatzen du, baina baita euri-ura zuzenean irekioetatik sartzea eragozten duena. Kutxa barruan dauden ekipoek funtzionamenduan sortzen duten beroa behetik eta goitik eta alboetatik airearen sarreraren konbekzio naturalaren bidez egiten da, barneko tenperaturaren igoera kontrolatuz eta osagaien iraupena luzatuz.

Kutxaren atea altzairu herdoilgaitzezko bisagra baten bidez konektatzen da kutxaren gorputzera, leunki ireki eta ixten da eta ez du herdoiltzeko joerarik. Atearen gorputzaren ertza iragazgaitza den gomazko zigilatzeko zirrikitu batekin gordeta dago, zeinak, EPDM zelula itxiko aparra zigilatzeko zerrendekin konbinatuta, euria eta hautsaren babesa atearen hutsunean zigilatzea lortzen duena. Atearen sarrailak kanpoko mihi birakaria duen blokeo espezifikoa hartzen du, blokeatuz kudeatu daitekeen baimenik gabeko langileek ustekabeko eragiketak egin ez ditzaten. Kutxaren atzealdea zintzilikatzeko zuloekin gordeta dago, horman muntatutako instalazioari eusten diona.

Egiturazko ezaugarriak	Ezartzeko metodoa	Funtzioa
Substratua eta estaldura	Hotz ijetzitako altzairuzko plaka + fosfatazioa + hauts estaldura elektrostatikoa	Herdoilaren eta korrosioaren aurkakoa
Beroa xahutzeko erreserba	Alboan eta goian beherantz inklinatutako errejilak estanpazio bidez eratzen dira	Bero konbektiboa xahutzea, euri-iragazkia
Atearen gorputzaren zigilua	EPDM iragazgaitza zigilatzeko gomazko banda + altzairu herdoilgaitzezko bisagra + mihiaren blokeo birakaria	Euriaren aurkako eta hautsaren aurkakoa, eta kudeaketarako blokeagarria
Instalazio-metodoa	Atzealdean muntatzeko zulo bat gordeta dago	Horman bistako instalazioa

II. Banaketa-kutxaren barne-konfigurazioaren azalpen zehatza

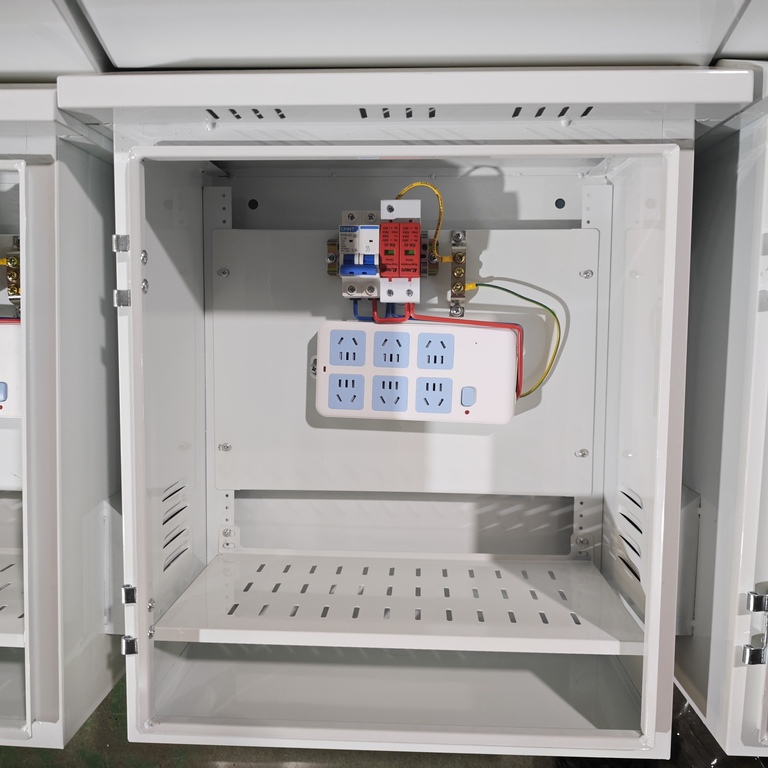

Bigarren argazki errealak muntaketa elektrikoa osatu duen kanpoko euri iragazgaitza den banaketa-kutxa baten barruko xehetasunak erakusten ditu. Kaxa barruko osagaiak txukun antolatuta daude goitik behera kate elektriko batean. Atzeko plakan gordetako instalazio-zulo ugariei esker, osagai bakoitza torlojuekin zuzenean finkatzea ahalbidetzen du, desmuntatzea, muntatzea eta kableatzea erosoa eta eraginkorra eginez.

III. Kanpoko euriaren aurkako banaketa-kutxen aplikazio eszenatokiak

TheKanpoko euri-banaketa-kutxaenergia banaketa, tximista babesa eta ekipoen elikadura hornidura integratzen ditu, eta oso erabilia da honako eszenatoki hauetan:

Kanpoko segurtasun kontrola:Hornitu elikadura-hornidura eta babesa kameren, argi osagarrien eta sareko ekipoen monitorizazio-zutoinetan.

Garraio adimenduna:Bidegurutzeetan trafiko-seinaleak kontrolatzeko armairuetarako eta polizia-ekipamendu elektronikoko kutxak egiteko hornidura.

Komunikazio-oinarrizko estazioak:Elikatze-hornidura eta tximista-babesa mikro-oinarrizko estazioen eta estazio errepikatzaileen kanpoko ekipamenduetarako;

Eraikuntza gune adimenduna:Elikatze-kutxa zentralizatua ekipoetarako, hala nola eraikuntza-lanetarako sarrera-irteera-tornoak, hautsa kontrolatzeko eta bideo-zaintzarako.

IV. Kanpoko euri-kutxa baten fabrikazio-prozesu osoa, txapatik hasi eta muntaia elektrikoraino

Bi argazki errealek kanpoko euri iragazgaitzak diren banaketa-kutxen fabrikazio-prozesuan bi nodo gako erregistratzen dituzte: txapa-maskolen ekoizpen masiboa eta makina osoaren muntaketa elektrikoa. Prozesu osoa Ouyue Electric-en fabrikan burutzen da, xafla materiala ebaki, tolestu eta soldatzetik hauts estaldura eta margoketa, eta ondoren osagaien instalazioa eta fabrikako probak arte. Entregatzeko epea kontrolagarria da eta kalitatea trazagarria da.

7 egun besterik ez dira behar amaitutako produktua ekoizteko produktuaren marrazkiak baieztatu ondoren. Konfigurazio estandarra edo proiektuaren eskakizunetan oinarritutako irtenbide elektriko pertsonalizatua behar duzun ala ez, zure eskakizun teknikoak bidaltzeko ongi etorria ematen dizugu. Ahalik eta azkarren irtenbide-iradokizunak eta lagin-programazioa emango dugu.
