Azpiegitura globalak berotzen ari direnez, nola mantendu daitezke eraikuntza guneetako energia banaketa estandarrak? Ouyue Electric-ek babes handiko altzairu herdoilgaitzezko kanpoko eta ezkerreko ate bikoitzeko kutxa jarri du martxan

I. Zergatik izan behar du eraikuntza-lanetako banaketa-kutxak laranja?

Eraikuntza-lanetan, kolore laranja deigarria ez da inoiz itxura onerako soilik; segurtasun-seinalea da. Hainbat herrialdetako eraikuntza-lanetarako segurtasun-arauek, oro har, aldi baterako elektrizitatea banatzeko ekipoek abisu-kolore oso ezagunak erabiltzea eskatzen dute, operadoreek eta gidari mekanikoek ingurune konplexuetan energia-iturriaren kokapena begirada batean identifikatzea ahalbidetuz, eta profesionalak ez direnei kanpoan egon daitezen ohartaraziz.

HauAltzairu herdoilgaitzezko kanpoko ezkerreko eta eskuineko ate bikoitzeko kutxa ezkerreko eta eskuineko ateekineraikuntza-lanetarako bereziki diseinatuta dago kanpoko pintura industrial laranjaz estalita eta hiru funtzio praktiko ditu: Lehenik eta behin, aintzatespen handia du eta eraikuntza-lanetako segurtasun-abisuetarako kolore-estandarrak betetzen ditu; Bigarrenik, kanpoko kalitateko poliester hauts estaldura ultramoreen zahartzearekiko erresistentea da eta ez da desagertzen edo hautstzen epe luzera eguzki-argiaren eraginpean egon ondoren. Hirugarrenik, oinarrizko materiala 304 altzairu herdoilgaitzez egina dago.

Eraikuntza-lanetako kolpeetan estaldura ustekabean urratzen bada ere, oinarrizko materiala bera ez da herdoilduko. Hau burdinazko hautsez estalitako kutxa tradizionalek parekatu ezin duten abantaila da.

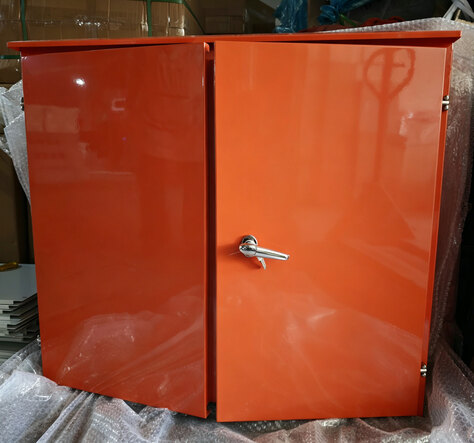

II. Ate bikoitzeko egitura horizontala: eraikuntza guneetan maiz kableatu eta mantentzeko diseinatua

Banaketa bertikaleko kutxa tradizionalek ez bezala, ezkerreko eta eskuineko atedun ate bikoitzeko ezker eta eskuineko altzairu herdoilgaitzezko kanpoko kutxa honek kutxa horizontal karratu egitura hartzen du. Gainean euri-iragazgaitza den goialde inklinatu batekin hornituta dago, euri-ura goialdean metatzea eta kutxaren barrualdera isurtzea eraginkortasunez ekidin dezakeena. Goiko inklinatua eta kutxaren gorputz nagusia altzairu herdoilgaitzezko plaka berarekin eginda daude, pieza bakarrean soldadurarik gabeko CNC tolestuz eratzen dena, eta horrela goiko aldean isurtzeko arriskua ezabatzen da egituraren ikuspegitik.

Itxiturak ate bikoitzeko diseinua du, ezkerreko eta eskuineko ateekin, modu independentean ireki daitezkeenak. Horri esker, elektrizistak funtzionamendu aldean dagoen atea soilik ireki dezakete kableatu edo mantentze-lanak egiterakoan, kontrako aldea itxita mantentzen duten bitartean hautsa eta hezetasuna gutxitzeko. Ate bikoitzeko konfigurazioak lan-espazio handiagoa eskaintzen du, zirkuituen konfigurazioetan maiz doitzea eskatzen duten eraikuntza-proiektuetarako bereziki egokia da.

Eskuineko ate nagusia kromodun heldulekuko sarraila batekin hornituta dago blokeo segurua lortzeko, baimenik gabeko sarbideak edo konexio desegokiak saihestuz. Atearen ertzean iragazgaitza den zigilatze-zerrenda etengabea dago txertatuta, EPDM zelula itxiko apar-materialaz egina, eta denbora luzez elastikotasun egonkorra mantentzen du -40 °C-tik 120 °C bitarteko tenperaturan, errendimendu fidagarria bermatuz, eguzki, euri eta muturreko tenperatura-aldaketen eraginpean dauden eraikuntza-ingurune gogorretan ere, IP65 balorazio orokorra lortuz. Atearen bisagrak altzairu herdoilgaitzezko bisagrak erabiltzen ditu, irekitzeko eta ixteko leunak ahalbidetuz, herdoilari aurre eginez. Kableen sarrera/irteera zulo biribilak aurretiaz instalatuta daude itxituraren behealdean, bakoitza gomazko zorroz hornituta, kableen isolamendua metalezko ertzetatik ebakitzetik babesteko, hautsaren eta urarekiko erresistentzia eraginkorra eskaintzen duen bitartean.

III. Barne-konfigurazioaren xehetasunak: bigarren mailako banaketa-kutxa elektrikoa, segurtasun-arauak betetzen dituena

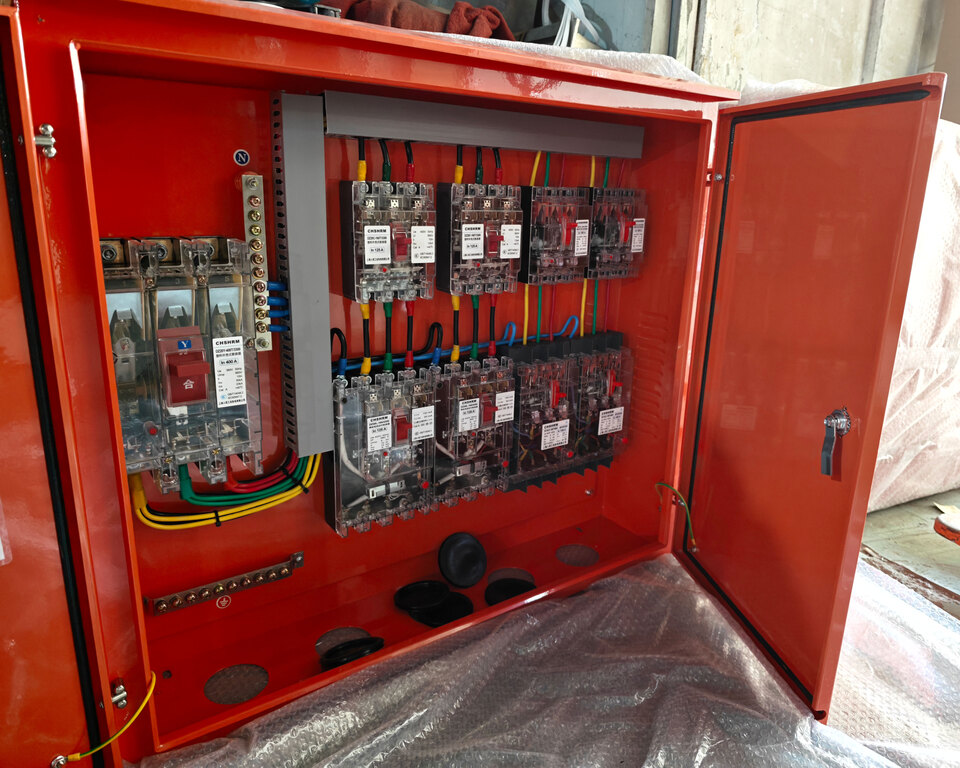

Ate bikoitzak irekitzen direnean, altzairu herdoilgaitzezko kanpoko eta eskuineko ate bikoitzeko kutxaren barruko konfigurazio elektrikoa guztiz bistaratzen da. Osagaien aukeraketa eta kableatu-metodo guztiek eraikuntza-lanetan elektrizitatea aldi baterako erabiltzeko segurtasun-arauak betetzen dituzte.

Zirkuitu nagusia: 400A etengailu nagusia, eten-puntu ikusgaiek itzaltzeko segurtasuna bermatzen dute

Plastikozko karkasa gardeneko etengailu bat sartzen da sarrerako linearen ezkerreko muturrean etengailu nagusi gisa, 400A-ko korronte nominalarekin eta gainkarga eta zirkuitu laburretarako babes bikoitzeko funtzioekin. Maskorraren diseinu gardenak barne-kontaktuen irekiera eta itxiera egoeraren ikuspegi zuzena ahalbidetzen du, "haustura-puntua ikusgarria" lortuz. Mantentze-lanak egin aurretik, elektrizistak zirkuitu nagusia guztiz deskonektatu dela egiazta dezakete, epaitzeko argi adierazleetan fidatu gabe.

Horia, berdea eta gorria trifase hariak, kable neutro urdina eta hori-berde kolore biko lurreko hari guztiak etengailu nagusiaren azpian konektatuta daude. Guztiak kolore estandar nazionalak bereizten ditu, eta kableatua txukuna eta estandarizatua da. Kableak kable-euskarrien bidez antolatu eta bideratzen dira gurutzaketak eta nahasteak saihesteko, linearen marruskadurak eragindako zirkuitulaburrak izateko arriskua murrizteko.

Adar babesa: etengailua goian, hondar-korronte gailua (RCD) behean - makina bakoitza bere etengailu eta RCD batekin.

Etengailu nagusiaren eskuinaldean, zirkuitua bi ilaratan banatzen da: goiko lerroan adar etengailuek osatzen dute, eta beheko lerroan, berriz, hondar-korrontearen babesa (RCD) barneratuta duten etengailuak ditu, "makina bat, etengailu bat, RCD bat" konfigurazio estandarra lortuz. Eraikuntza-gailu bakoitza modu independentean konektatzen da etengailu eta RCD dedikatu batera. Gailuren batek ihes-korrontea edo gainkarga jasaten badu, zirkuitu zehatz hori bakarrik abiatzen da, eta beste gailu batzuk eragin gabe utziko ditu.

Adar-etengailua normalean 125A-koa da, eta hainbat potentzia-mailako eraikuntza-ekipamenduetara moldagarria da -tresna elektriko txikietatik hasi eta potentzia handiko soldatzaileetara eta dorre-garabietara hornidura-hornidurarekin, konfigurazio malgua ahalbidetuz. Adar etengailu guztiek karkasa gardenak dituzte, eta zirkuitu bakoitzaren kontaktuen egoera ikuskatzeko aukera ematen dute panel argiaren bidez, energia itzali edo itxitura ireki beharrik gabe ohiko ikuskapenetan.

Lurreratze sistema: neutro-barra eta lurrerako barra independentea, TN-S bost hari-sistema trifasikoa

Kutxa neutroko alanbre-barra independenteak (N barra) eta lurrerako barrak (PE barrak) hornituta daude, hurrenez hurren, kable neutroaren eta lurreko babes-hariaren kableatu zentralizatzeko erabiltzen direnak. Diseinu honek lurrerako babes fidagarria bermatzen du eta TN-S hiru faseko bost kableko potentzia-kontsumoaren estandarra betetzen du - sistema osoan, babes-hari neutroa (PE) eta lan-hari neutroa (N) zorrozki bereizten dira, eta ekipoen karkasa lurrerako egoera seguruan dago beti.

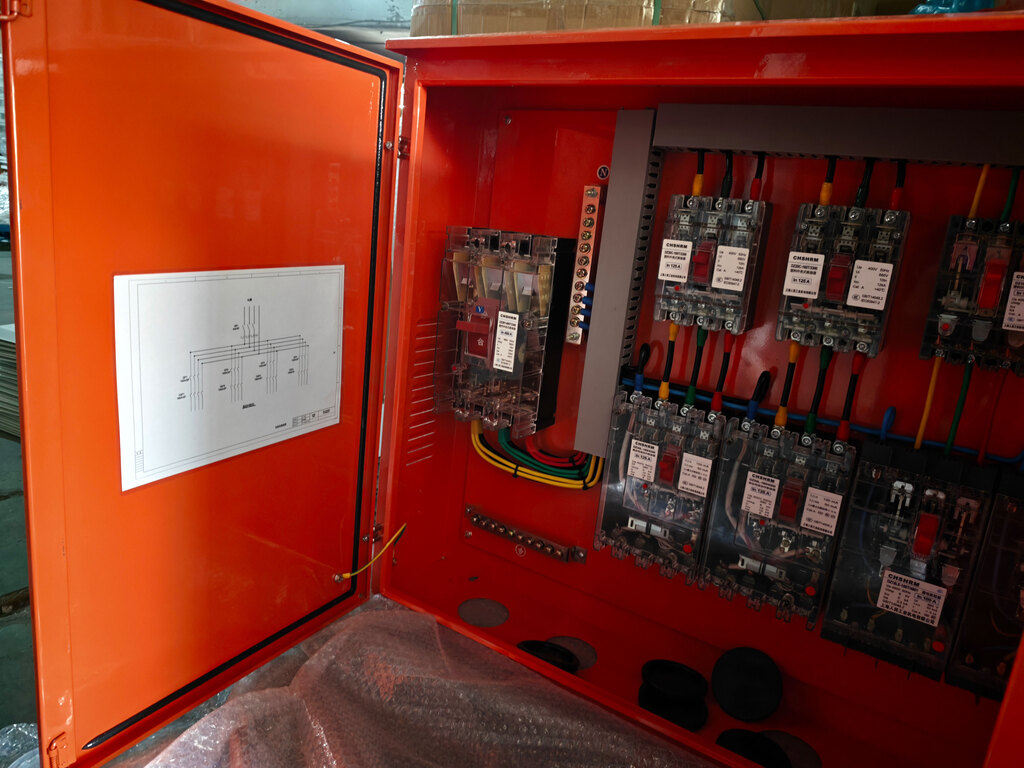

Kutxako atearen barruko aldea sistema elektrikoaren eskema eskematiko argi batekin itsatsi da, zirkuituaren norabidea eta etengailuaren konfigurazioa markatuz, hau da, elektrizistak akatsak azkar identifikatzea eta talde ezberdinek sistemaren egitura azkar ulertzeko aukera ematen die txandaka lan egiten dutenean.

Beroa xahutzeko diseinua: alboko plaketako beroa xahutzeko zuloek funtzionamendu-tenperatura igoera murrizten dute

Kutxaren alboko panelak beroa xahutzeko zulo ugarirekin diseinatuta daude, airearen konbekzio-kanal naturalak osatuz. Honek barne-beroa metaboliza dezake ekipoaren etengabeko funtzionamenduan eta osagaien funtzionamendu-tenperatura murrizten du. Beroa xahutzeko zuloen barrualdea intsektuei aurre egiteko sarez hornituta dago, intsektuak sar ez daitezen eta zirkuitu laburrak eragin ez ditzaten, eta, aldi berean, eraikuntza-hauts ugari isurtzea saihesteko.

IV. Azpiegituren eraikuntza globalaren bizkortzearekin batera, eraikuntza guneen banaketa-kutxen merkatuaren garapena ere bizkortzen ari da

Kanpoko altzairu herdoilgaitzezko ezkerreko eta eskuineko ate bikoitzeko kutxa honen merkaturatzeak bat egiten du mundu mailako azpiegituren garapen bizkortuaren fase berri batekin. Ekonomia handi anitzetako politikek eta inbertsioek energia banatzeko ekipoen eskariaren hazkunde iraunkorra bultzatzen dute eraikuntza guneetan:

Estatu Batuak:2021ean sinatutako Azpiegituretako Inbertsio eta Enplegu Legearen arabera, AEBek 1,2 bilioi dolar inbertitzea aurreikusten dute zortzi urteko epean, hala nola errepideetan, zubietan, garraio publikoan, trenbideetan, aireportuetan, portuetan, sare elektrikoetan eta banda zabalean. Eskala handiko azpiegitura-ekimen honek eraikuntza-lanetan aldi baterako elektrizitate-eskaera nabarmena suposatzen du, edozein proiektu hasi baino lehen bete beharreko guneen banaketa-kutxak beharrezko bihurtuz.

Ekialde Hurbila:Saudi Arabiako etorkizuneko NEOM hiria, Itsaso Gorriaren turismoaren garapena eta Dubaiko hiri hedapena bezalako proiektu superek aurrera jarraitzen dute. Eskualde osoko eraikuntza-guneek muturreko ingurumen-erronkei aurre egin ohi diete, besteak beste, tenperatura altuak, hondar-ekaitzak eta erradiazio ultramore biziak, eskakizun handiagoak ezartzen baitituzte itxitura elektrikoen babes-kalifikazioetan, eguraldiarekiko erresistentzian eta blokeo-mekanismo seguruetan.

Asiako hego-ekialdea:Vietnam, Indonesia eta Filipinak bezalako herrialdeak industria- eta urbanizazio-prozesuak bizkortzen ari dira, industria-parkeak, portuak eta autobideak barne-azpiegitura-proiektuak abian jarriz. Merkatu hauetako eraikuntza guneetako elektrizitatea banatzeko ekipoak estandar baxuetatik nazioartekoetara eguneratzen ari dira, babes handiko eta betetzen diren banaketa-kutxen eskaera nabarmen handituz.

Europa:EBko "Global Gateway" azpiegitura-ekimenak eta EBtik kanpoko herrialdeekiko konektibitate-proiektuek aurrera jarraitzen dute, Ukrainaren berreraikuntzarako itxaropenek energia-banatzeko aldi baterako ekipamenduen eskaria areagotzen duten bitartean Europako eraikuntza-merkatuan. CE ziurtagiria eta IP65 babes kalifikazioa oinarrizko baldintzak dira Europako eraikuntza proiektuetan sartzeko. Ouyue Electric-en kanpoko eta ezkerreko ate bikoitzeko altzairu herdoilgaitzezko kutxak  dagoeneko CE ziurtagiria lortu du eta IP65 probak gainditu ditu, eta hori betetzeko lehen mugimenduko abantaila ematen dio.

Industria ikerketa-erakundeen arabera, eraikuntza-sektoreko ekipamendu elektrikoen gastu globala % 5-6 inguruko urteko batez besteko tasa haziko dela espero da, 2028rako merkatuaren tamaina 80.000 milioi dolar gainditzea aurreikusita.

V. Sartu eraikuntza-gunearen elektrizitate-banaketaren merkatu globalean bat datozen produktuekin

Atzerriko azpiegituren proiektuetan parte hartzen duen Txinako ingeniaritza-kontratista edo tokiko merkatuetara potentzia banatzeko ekipoak hornitzen dituen banatzaile bat bazara, Ouyue Electric-ek nazioarteko guneko segurtasun-arauak betetzen dituen ezkerreko eta eskuineko altzairu herdoilgaitzezko kanpoko kutxa eskain diezazuke, gure fabrikaren fabrikazio-gaitasunak eta betetze-ziurtagiriak aprobetxatuz.

Produktuen marrazkiak baieztatu ondoren, amaitutako produktua 7 eguneko epean entregatu daiteke.Mesedez, bidal iezaguzu zure proiektuaren eskakizun elektrikoak edo itxituraren zehaztapenak, eta pakete-zerbitzu oso bat eskainiko dizugu, konfigurazio elektrikoko irtenbideak, ziurtagiri dokumentuak eta prototipo azkarraren programazioa barne.
