Spray zuriz margotutako altzairu herdoilgaitzezko kanpoan euri iragazgaitza den banaketa-kutxa ekoizteko argazki errealak: kaxa-gorputzaren ihinztatzetik, gomazko banda iragazgaitza ontzea barne-egituraren azterketa osoa

I. Kutxaren gorputza ihinztatu egin da eta ate-panelaren muntaketaren zain dago

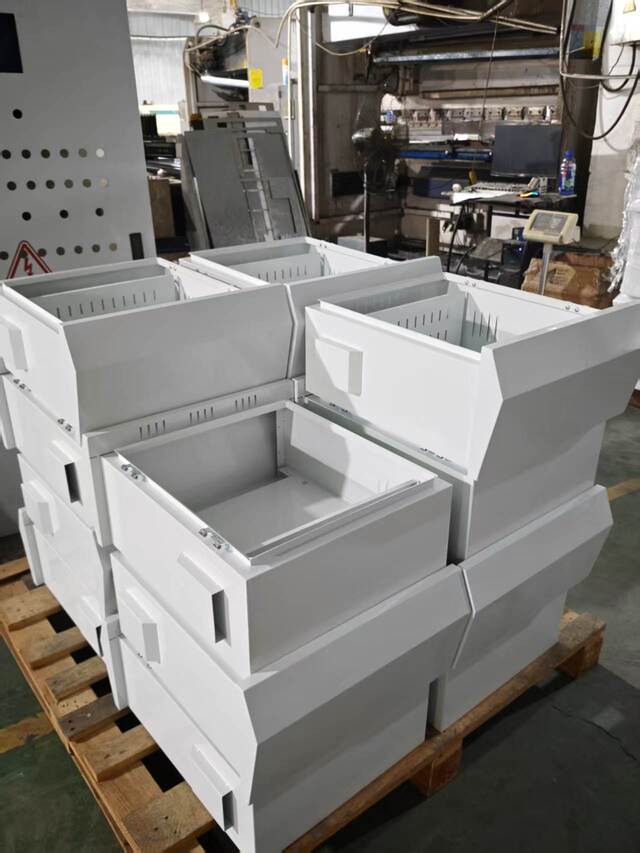

Lehenengo argazki errealean, ihinztatutako dozenaka altzairu herdoilgaitzezko kutxa gorputz zuri geruzaz geruza pilatzen dira, azken muntaketa baino lehen ate-paneleko goma-zerrendak sendatu arte. Kutxa-azalera bakoitza hauts elektrostatiko estaldura zuri uniforme eta fin batez estalita dago. Ertzak ondo tolestuta daude eta soldadurak leun eta beteak dira.

Kutxa sorta hau 304 altzairu herdoilgaitzez egina dago oinarrizko material gisa eta kanpoko kalitateko hauts elektrostatiko zuriz estalita dago. Estaldura zuriak funtzio praktikoak ditu kanpoko eszenatokietan - kolore argiko gainazalak eguzki-argiaren bero-erradiazioa islatzen du. Udako tenperatura altuko ingurunean, kutxa zuriaren gainazaleko tenperatura kutxa gris ilunarena baino 8-12 °C baxuagoa izan daiteke, eta horrek kutxa barruan tenperatura igoera murrizten laguntzen du eta osagaien bizitza luzatzen laguntzen du. Hori da, halaber, Europako eta Ekialde Hurbileko merkatuetan kanpoko banaketa-kutxek estaldura zuria nahiago dutelako.

II. Ateko panelerako gomazko banda iragazgaitza instalatu da. Sendu ondoren, muntatu daiteke

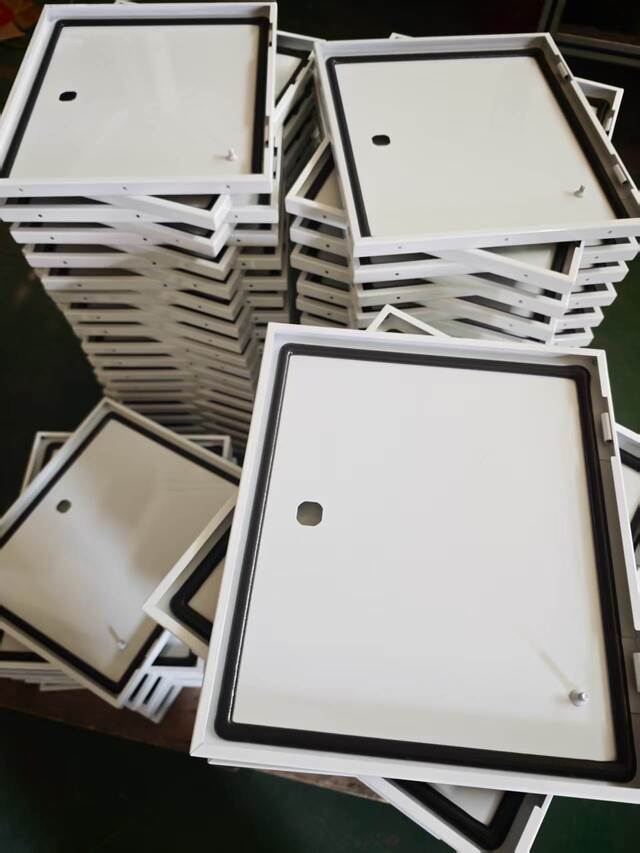

Bigarren irudian kaxa sorta honekin bat datozen ate-panelak jasotzen dira. Atearen panela ihinztadura zuriz osatu da, eta ertzetan goma iragazgaitzezko zerrenda beltz etengabeak sartuta daude. Gaur egun, gomazko banda ontze eta geldirik egoteko fasean dago. Gomazko banda EPDM (etileno propileno dieno monomero kautxu) zelula itxiko apar-materialez egina dago. Kutxaren atearen barruko zigilunean txertatzen da itsasteko gailu dedikatu baten bidez, eta zirkulu osoa etenik gabe zigilatzen da.

Zigilatzaile-banda instalatu ondoren esertzen eta ontzen uzteko arrazoia zera da, behin txertatuta, EPDM bandaren atzealdeko itsasgarriak denbora nahikoa behar duela altzairu herdoilgaitzezko zirrikituarekin guztiz lotzeko, ondorengo delaminazioa edo deformazioa saihestuz. Gainera, bandan barneko estresa garatzen da konpresioan eta sartzean; atseden hartzeari esker, materialak bere elastikotasun naturala berreskuratzen du, muntatu ondoren tentsioak askatzeak eragindako gainazaleko irregulartasunak saihestuz.

Ate-panelen zigilatze-zerrenden sorta bakoitza sendatu ondoren, kalitate-ikuskatzaileek zigilatzeko gainazalaren lautasuna eta errebotearen koherentziaren ausazko egiaztapenak egiten dituzte.

Bidalketa baino lehen, kaxa osoei euria probak egiten zaizkie edo IP65 hermetikotasun laginak egiten dituzte zigilatzeko errendimenduak estandarrak betetzen dituela egiaztatzeko. Ouyue Electric-ek hautatutako EPDM zelula itxiko aparrez egindako zigilatze-zerrendek epe luzerako funtzionamendu-tenperatura-tartea dute -40 °C eta 120 °C bitartekoa, eta errebote eta zigilatzeko propietate egonkorrak mantenduz kanpoko eguzki-argia eta euriaren eraginpean egon ondoren ere.

III. Altzairu herdoilgaitzezko banaketa-kutxaren barne egitura-osagaiak desmuntatzea

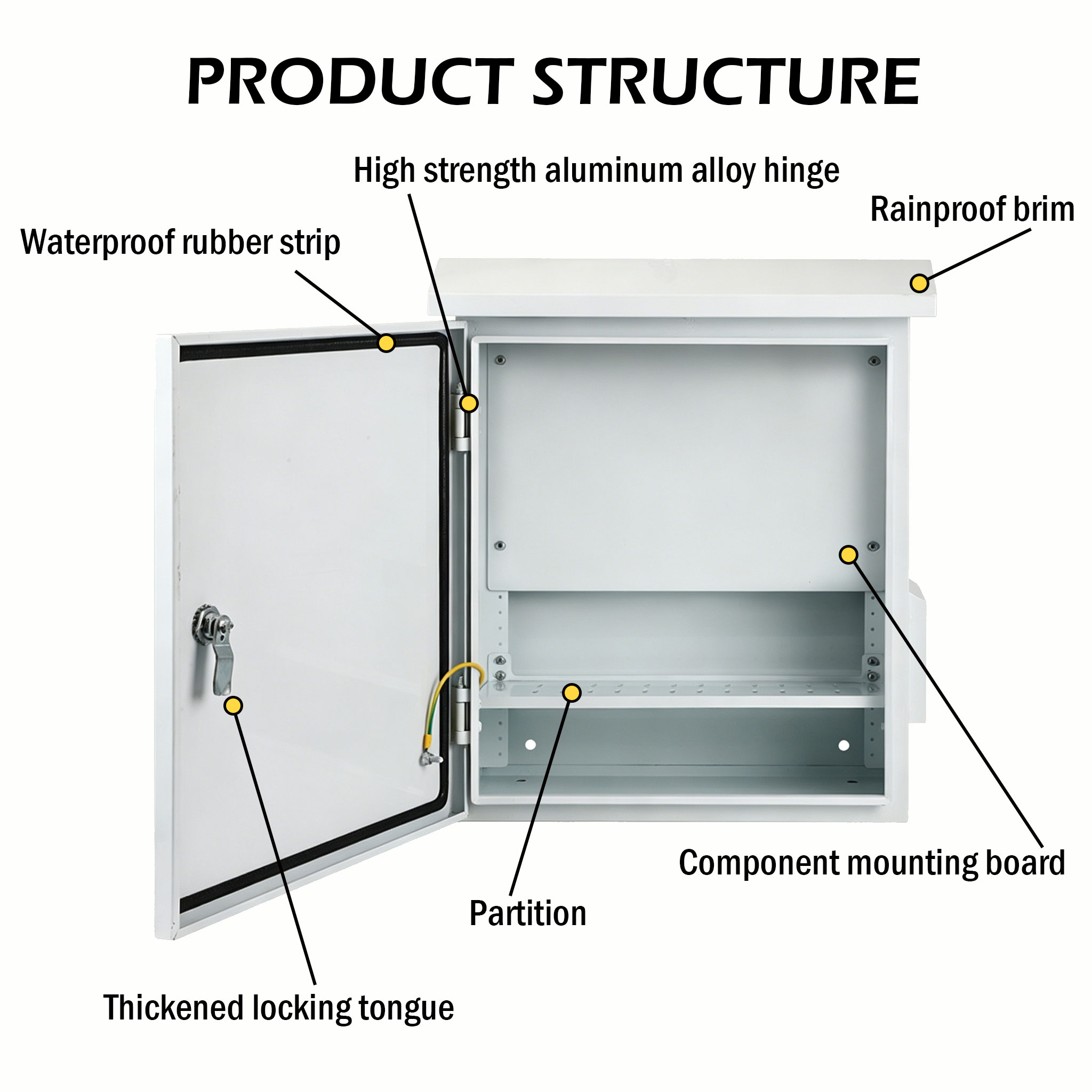

Hirugarren irudiak guztiz muntatutako baten barne egitura erakusten duKanpoko altzairu herdoilgaitzezko banaketa-kutxa. Funtsezko bost osagaiak argi ikusten dira eta elementuz elementu desmuntatzen dira honela:

1. Mihiaren blokeo birakaria

Atearen panela altzairu herdoilgaitzezko mihiaren blokeo batekin hornituta dago. Itxita dagoenean, mihia-blokeoak estuki eusten dio kutxako atearen barruko aldean dagoen blokeo-plaka, ate-panela ondo itxita dagoela eta zigilatzeko banda behera sakatuta dagoela ziurtatzeko. Blokeoaren nukleoa 304 altzairu herdoilgaitzez egina dago, herdoilaren aurkakoa eta blokeoaren aurkakoa. Bezeroen eskakizunen arabera, giltza unibertsalak, lapurreten aurkako sarraila triangeluarrak edo prentsa motako udaberriaren irekiera sarrailak hauta daitezke aukera gisa, eta horiek guztiak loteen pertsonalizazioa onartzen dute.

2. Gomazko banda iragazgaitza

Barne-ikuspegitik, argi ikus daiteke EPDM iragazgaitza gomazko banda beltza ate-panelaren barruko zirkuluan zehar guztiz banatuta dagoela josturarik edo etenaldirik gabe. Ateko panela itxita dagoenean, gomazko banda uniformeki sakatzen da atearen panelaren eta kutxako atearen markoaren artean, zigilatzeko gainazal elastiko etengabea osatuz, euri-ura, hautsa eta hezetasuna atearen hutsunetik irtetea eragozten duena.

3. Euri iragazgaitza

Kutxaren goiko aldea aurrera hedatzen den lepoko egitura inklinatu batekin hornituta dago. Tolestura-diseinu honen funtzioa horman edo kutxaren gainetik isurtzen den euri-ura atearen hutsunetik urrun dagoen eremu batera bideratzea da, ura ate-panelaren goiko ertzean pilatzea eta zigilatzeko gainazalera iragaztea saihestuz. Kapeluaren ertza eta kutxaren gorputz nagusia ohol-pieza beretik eginda daude CNC tolesketaren bidez eta pieza bakarrean eratuta daude. Ez dago soldadurarik behar, eta ez dago soldadura ihes egiteko arriskurik.

4.Osagaiak muntatzeko taula

Kutxaren barrualdea muntatzeko plaka mugikor desmuntagarriz hornituta dago finkatzekoetengailuak, kontaktoreak, borne-blokeak eta beste osagai batzuk. Instalazio-plaka altzairu galbanizatuzko plakaz edo altzairu herdoilgaitzezko xaflaz egina dago eta kaxaren atzealdean txertatutako zutoinetan torlojuekin finkatzen da. Diseinu desmuntagarriak esan nahi du bezeroek osagaien aurre-muntaia eta kableatua osa dezaketela kutxatik kanpo, eta, ondoren, plaka osoa kaxan instalatu dezakete, tokiko instalazioaren eraginkortasuna hobetuz.

5. Zatiketa

Kutxaren barrualdea metalezko partizioekin horni daiteke bezeroaren eskakizunen arabera, kutxa barruko espazioa partizio elektriko independenteetan banatuz. Partizioaren funtzioak honako hauek dira: tentsio-maila ezberdinetako zirkuituen isolamendu fisikoa lortzea, zirkuitu nagusia kontrol-zirkuitutik bereiztea edo osagai zehatzentzako blindaje-espazio independente bat eskaintzea. Partizioa kutxa barruko partizio-euskarrira finkatzen da torlojuen bidez, eta bere posizioa malgutasunez egokitu daiteke bezeroaren marrazkien arabera.

IV. Benetako ekoizpen-lerroekin, kalitatea egiaztatzeko gonbidatzen zaitugu

Kanpoko euriaren aurkako banaketa-kutxa estandarra edo estandar ez den kutxa-gorputza proiektuaren marrazkien arabera oso pertsonalizatua behar duzun ala ez, Ouyue Electric-ek altzairu herdoilgaitzezko banaketa-kutxa bat entregatu dezake, kanpoko erabileraren proba jasan dezakeen fabrikazio-gaitasunekin eta kalitate-kontroleko estandarrekin.

7 egun besterik ez dira behar amaitutako produktua ekoizteko produktuaren marrazkiak baieztatu ondoren.Ongi etorri zure eskakizun teknikoak edo kutxaren zehaztapenak bidaltzera. Ahalik eta azkarren irtenbide-iradokizunak eta lagin-programazioa emango dugu.
